[Python][matplotlib]複数のグラフを 1 つのファイルにまとめる

figure() で figure object を作成し、そこに subplot で描画領域を区分けして plot していく

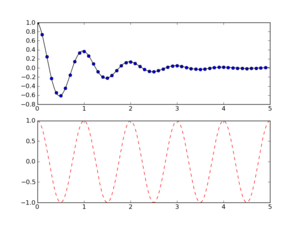

# -*- coding:utf-8 -*-
# 2 つのグラフを表示する
import numpy
import matplotlib.pyplot as plt

def f(t):
    return numpy.exp(-t) * numpy.cos(2 * numpy.pi * t)

t1 = numpy.arange(0.0, 5.0, 0.1)
t2 = numpy.arange(0.0, 5.0, 0.02)
fig = plt.figure(1)

# 2 rows, 1 column, first plot
plt.subplot(2, 1, 1)
plt.plot(t1, f(t1), 'bo', t2, f(t2), 'k')

# 2 rows, 1 column, second plot
plt.subplot(2, 1, 2)
plt.plot(t2, numpy.cos(2 * numpy.pi * t2), 'r--')

# png 出力
fig.savefig('test08.png')

4 つ載せる場合

# -*- coding:utf-8 -*-
# 4 つのグラフを表示する
import numpy
import matplotlib.pyplot as plt

t1 = numpy.arange(0.0, 1.0, 0.02)
fig = plt.figure(1)

# 2 rows, 2 column, first plot
plt.subplot(2, 2, 1)
plt.title('sin()')
plt.plot(t1, numpy.sin(2 * numpy.pi * t1), 'k')

# 2 rows, 2 column, second plot
plt.subplot(2, 2, 2)
plt.title('cos()')
plt.plot(t1, numpy.cos(2 * numpy.pi * t1), 'r')

# 2 rows, 2 column, third plot
plt.subplot(2, 2, 3)
plt.title('tan()')
plt.plot(t1, numpy.tan(2 * numpy.pi * t1), 'b')

# 2 rows, 2 column, fourth plot
plt.subplot(2, 2, 4)
plt.title('log()')
plt.plot(t1, numpy.log(t1), 'g')

# png 出力
fig.savefig('test09.png')
